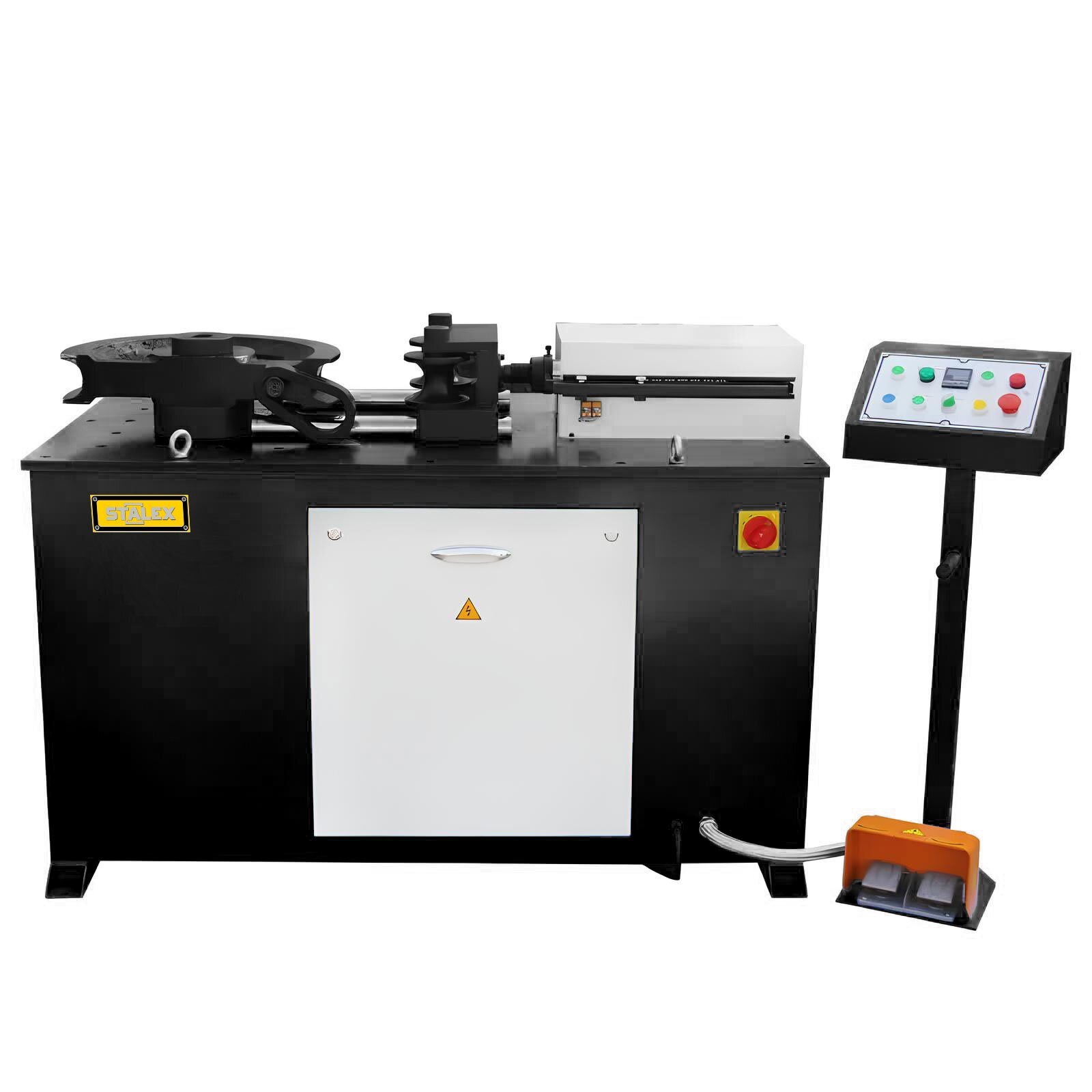

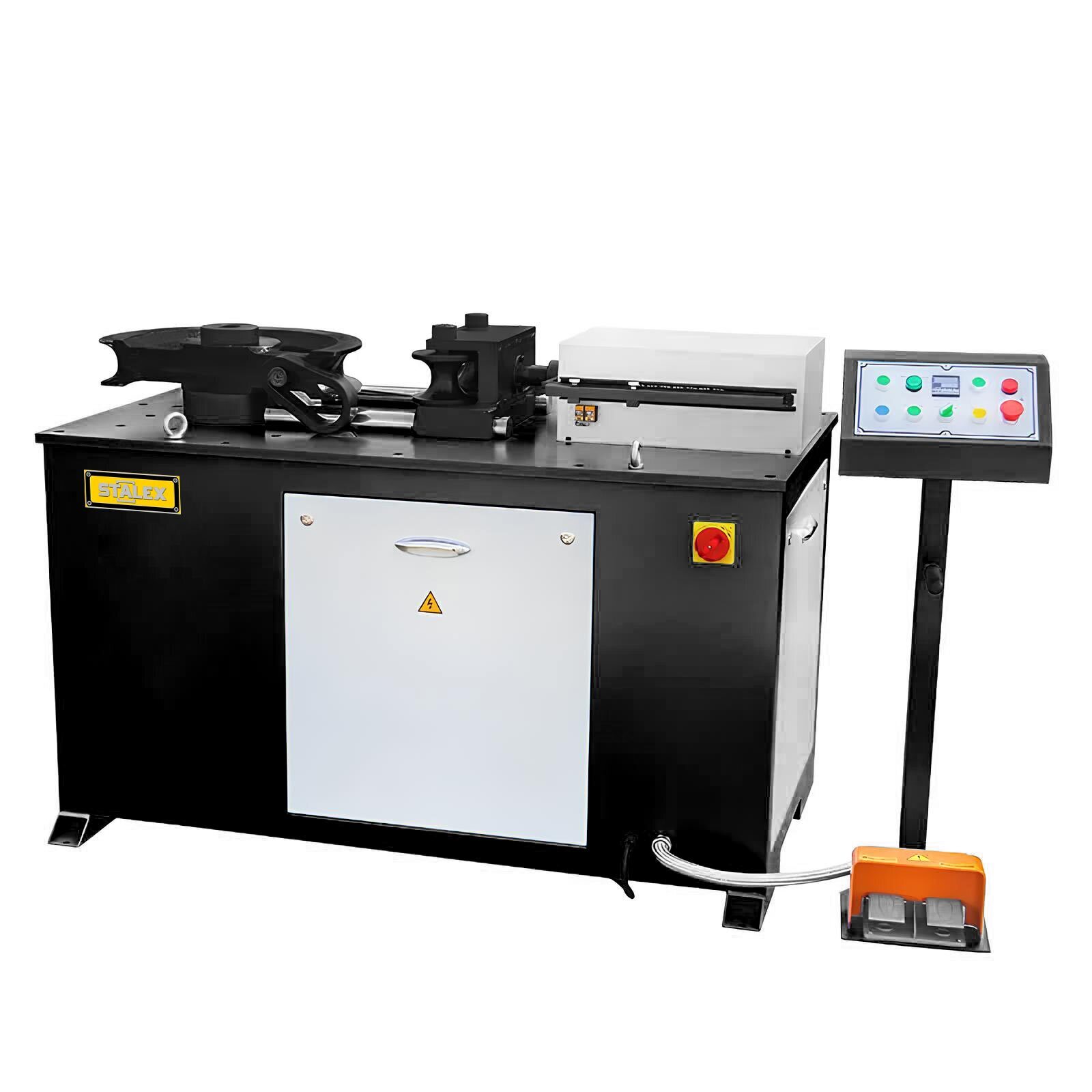

Бездорновый трубогиб Stalex JTB-80 - это профессиональный гидравлический трубогибочный станок для точного изгиба круглых* (*в стандартной комплектации), а также профильных труб из стали, нержавейки и других материалов. Оборудование работает по принципу протягивания заготовки по ролику, что позволяет получать идеальные дуги, рамы, каркасы, поручни и сложные конструкции с изгибами в нескольких плоскостях без заломов и гофры. Станок обеспечивает гибку труб диаметром до 80 мм (минимальный — 40 мм) с толщиной стенки до 9 мм (для конструкционной стали Ст3сп и аналогичных марок). Также подходит для круглого прутка Ø 32,2–50,8 мм и квадратных труб до 80×80 мм. Угол изгиба задаётся и контролируется с точностью до градуса через встроенный счётчик-индикатор в диапазоне от 0° до 180°. Модель идеально подходит для мелкосерийного и индивидуального производства в сфере металлообработки, декоративного ковки, архитектуры, изготовления мебели, ограждений и элементов благоустройства.
Особенности и преимущества:
- Простая и быстрая настройка - не требует специальной подготовки оператора.
- Угол поворота гибочного штампа точно контролируется оптико-электрическим кодирующим устройством (датчиком).

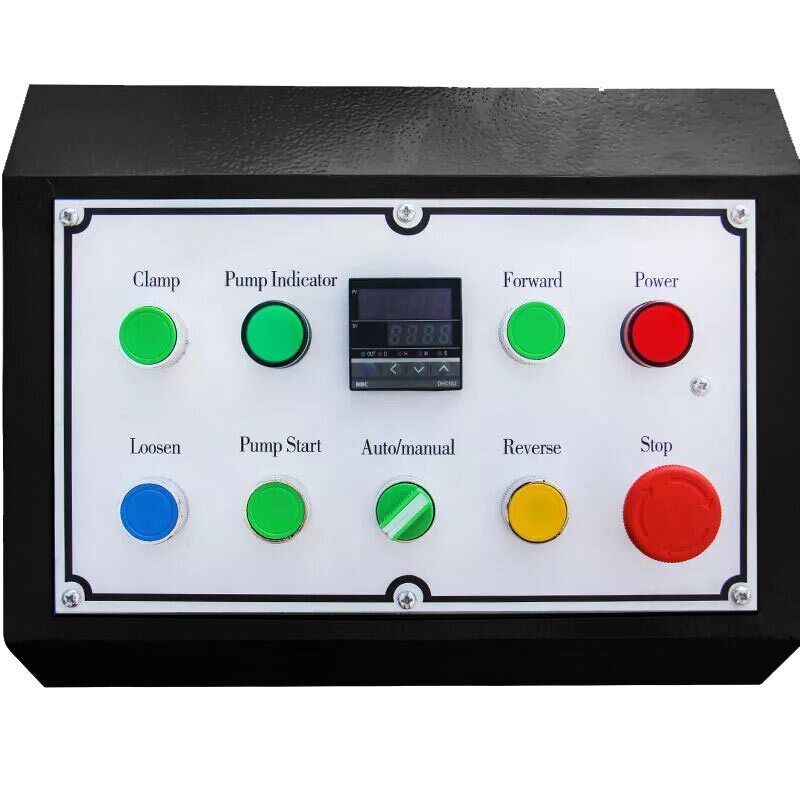

- Задание требуемого угла выполняется через удобный цифровой счётчик-индикатор.

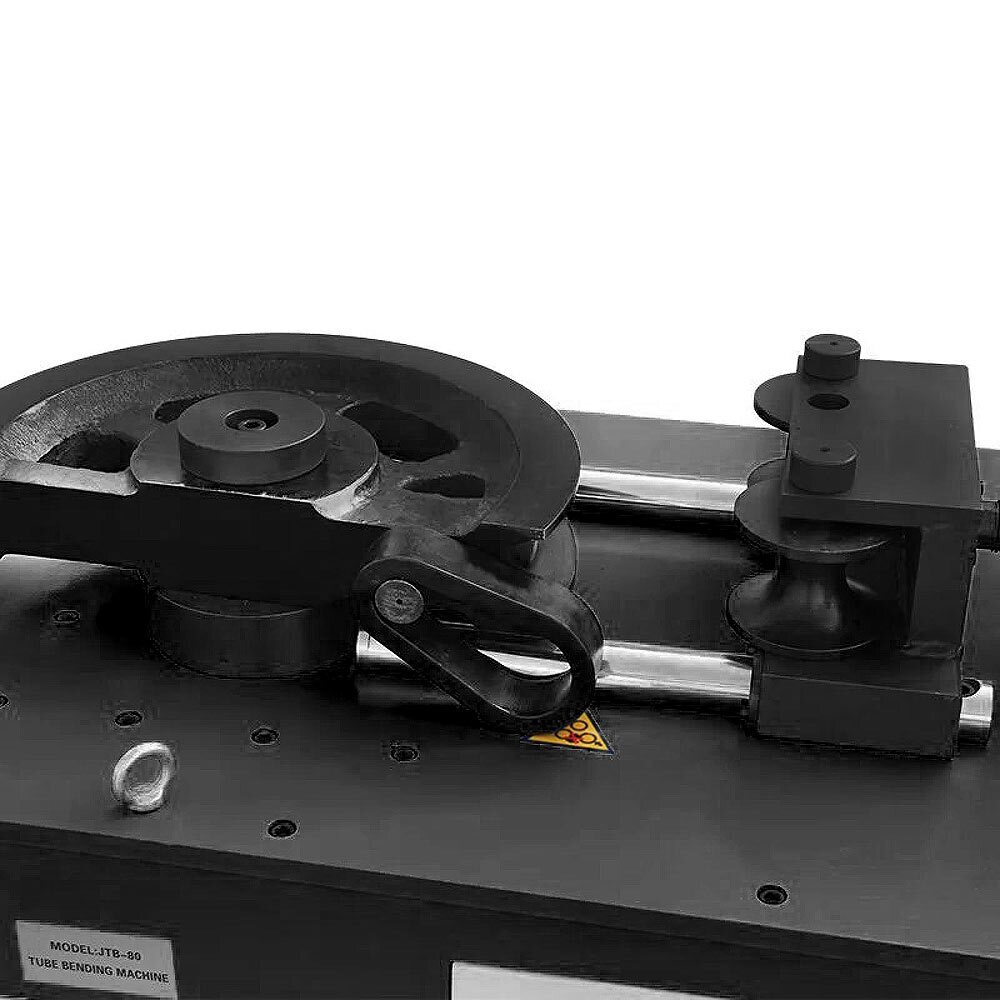

- Высокая скорость и повторяемость гибки благодаря методу протягивания заготовки по ролику.
- Два режима работы: ручной (управление кнопками) и полуавтоматический (с датчиком) - удобно для постоянного объёма производства.
- Прочная конструкция станка и низкое энергопотребление при высокой эффективности.
- Гибка в разных плоскостях и сложных конфигурациях одним касанием.
- Для работы с длинными и тяжёлыми заготовками станок легко фиксируется к полу.
|
Модель |
Stalex JTB-80 |
|
Страна изготовитель |
Китай |
|
Гарантия производителя |
12 мес |
|

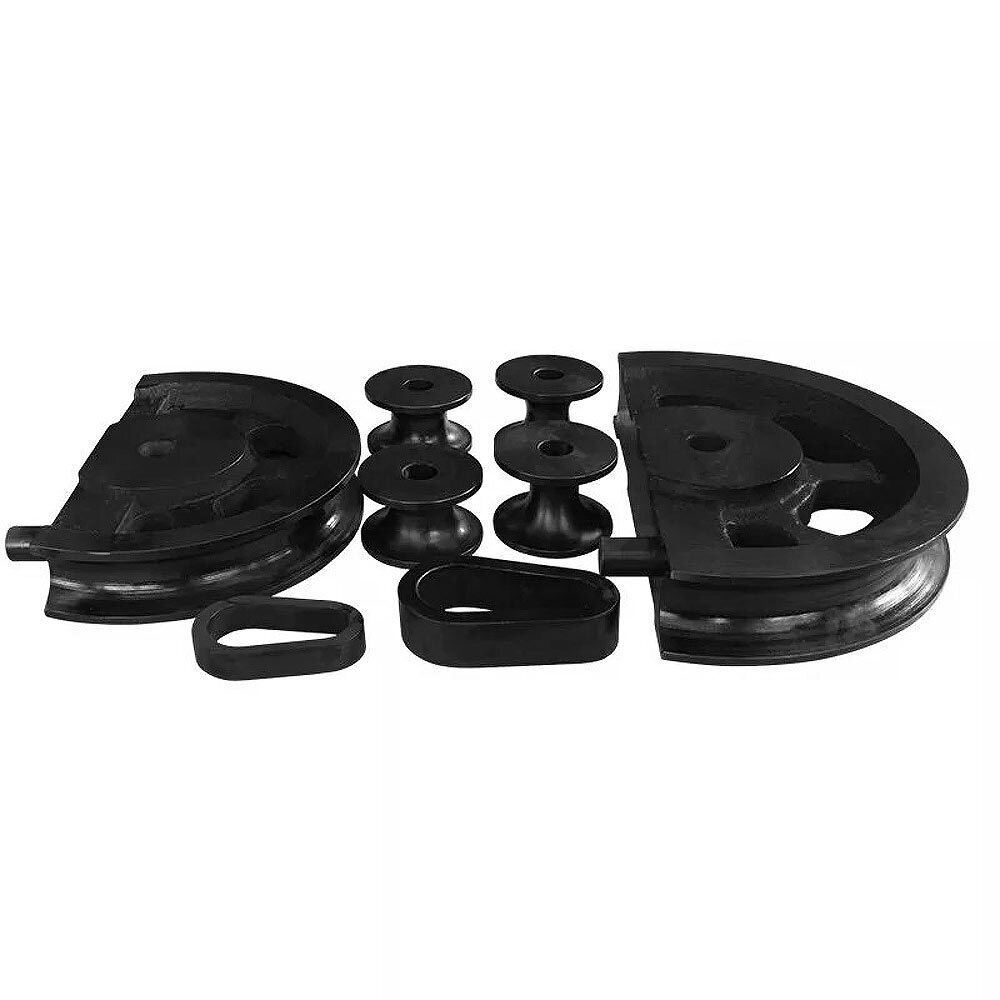

Оснастка - комплект штампов: Ø / радиус гиба штампы (гибочные) скобы (фиксирующие) ролики (протягивания) |
Ø 76 R 265 |
|
Ø 60 R 210 |
|
|
Толщина (Образец стали - Ст3сп «сталь конструкционная углеродистая обыкновенного качества», пределом прочности σв ≤ 372МПа) |
1÷9 мм от 1 мм до 9 мм независимо от размера штампов (40 мм или до 80 мм) - это справочная информация и не является обязательным значением (т.к. это зависит от сорта, марки материала, предела прочности и термообработки). |
|
Угол гибки |
от 0 до 180° |
|
Два режима работы |
ручной / полуавтоматический |
|
Скорость вращения главного вала |
2 об/мин |
|
Мощность электродвигателя |
5,5 кВт (3-х фазный) / 1400 об/мин |
|
Мощность гидравлического двигателя (для гибки изделия) |
1,5 кВт (3-х фазный) / 1400 об/мин |
|
Габариты упаковки (ДхШхВ) |
1500х910х1550 мм |
|
Масса нетто/брутто |
1300/1400 кг |
*Производитель оборудования и станков STALEX оставляет за собой право вносить изменения в конструкцию, комплектацию, внешний вид и другие характеристики товара, не ухудшающие его качество, без предварительного уведомления потребителя
Стандартная комплектация*:
- Трубогиб бездорновый Stalex JTB-80 – 1 шт.;
- Комплект гибочных штампов для гибки труб: Ø 76 мм, Ø 60 мм;
- Инструкция на русском языке – 1 шт..
Дополнительная комплектация (за отдельную плату):
- Гибочные шаблоны для круглой трубы: от Ø 32 мм до Ø 80 мм;
- Гибочные шаблоны для профтрубы: от 40х40 мм до 80х80 мм
*Комплектация может быть изменена производителем без предварительного уведомления покупателя, в связи с модернизацией оборудования Stalex обязательно уточняйте комплектацию у менеджеров продаж
|
Тип сортамента |
Размеры, мм |
Радиус штампа, мм |
|
Стандартная комплектация |
||
|
|
Ø 76 |
265 |
|
|
Ø 60 |
210 |
|
Дополнительная комплектация (за доплату) |
||
|
|
40х40 |
|
|
|
80х80 |
|
|
Угол гибки от 0 до 180° |
||
*Размеры сортамента, указанные в данной таблице, являются справочными, т.к. возможности гибки того или иного сортамента напрямую зависят не только от его размерных характеристик, но и от марки материала и его механических свойств. Параметры в таблице указаны из расчета гибки низкоуглеродистой стали (таких как Ст3 – Ст20)
