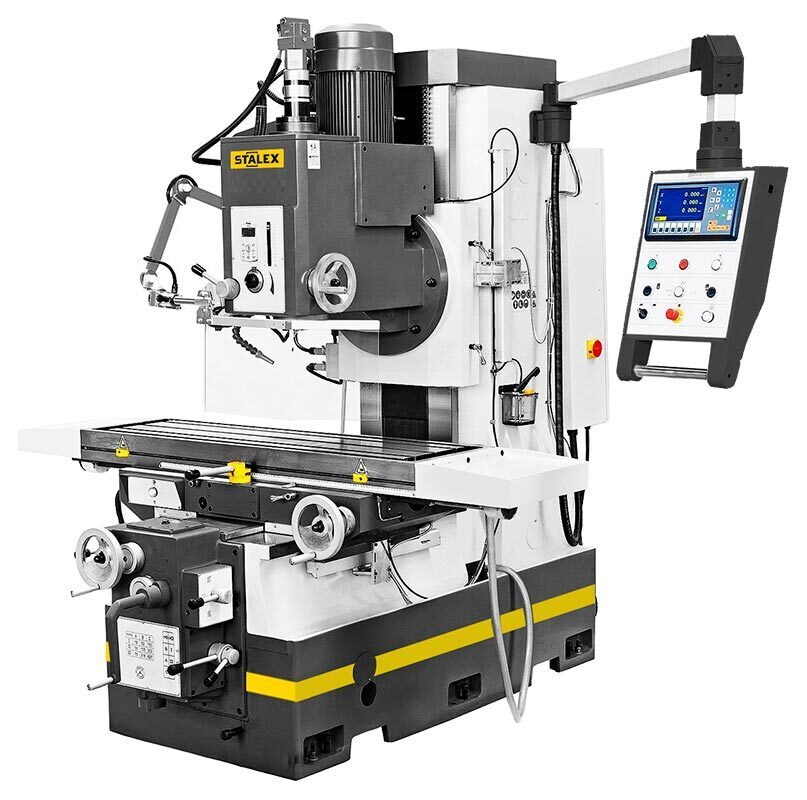

Вертикально-фрезерный станок STALEX XA7140 DRO (с УЦИ) – это универсальная модель вертикального фрезерного станка с наклонной шпиндельной бабкой, предназначенный для эффективной и качественной обработки деталей из конструкционных и легированных сталей, цветных металлов, чугуна и полимерных материалов. Оборудование идеально подходит для серийного и штучного производства, ремонтных цехов и инструментальных участков, где требуется выполнять сложные фрезерные операции с использованием цилиндрических, торцевых, угловых, фасонных, концевых и шпоночных фрез. Станок отличается увеличенной зоной обработки (перемещение по осям X/Y 1000×400 мм), высокой жесткостью конструкции и возможностью наклона шпиндельной головки на ±30°, что значительно расширяет технологические возможности при обработке крупногабаритных и сложных заготовок.
Особенности и преимущества:
- Бесступенчатая регулировка оборотов шпинделя (вариатор) в диапазоне 18-1800 об/мин — точный подбор режима резания под любой материал и тип фрезы.
- Наклонная шпиндельная бабка с углом поворота ±30° - обработка наклонных поверхностей без переустановки детали.
- Жесткая литая станина из высококачественного чугуна Meehanite - минимальные вибрации и высокий ресурс работы.
- Прямоугольные закалённые направляющие по осям Y и Z - повышенная точность и долговечность.
- Термообработанный и прецизионно шлифованный рабочий стол 1400×400 мм с нагрузкой до 800 кг.
- Большое расстояние от оси шпинделя до стола (150–650 мм) и до колонны (520 мм) — удобная работа с габаритными деталями.
- Цифровая индикация положения по трём осям SINO (DRO) в стандартной комплектации - контроль точности до 0,005 мм.
- Надёжный конус шпинделя ISO50 - совместимость с широким спектром инструментальной оснастки.
Стандартная комплектация*:
- Фрезерная оправка
- УЦИ по 3-м осям (SINO) new panel
- Система подачи СОЖ
- Освещение рабочей зоны
- Система центральной смазки
- Сервисный инструмент
- Инструкция на русском языке
*Комплектация может быть изменена производителем без предварительного уведомления покупателя, в связи с модернизацией оборудования Stalex обязательно уточняйте комплектацию у менеджеров продаж
|
Модель |
Stalex XA7140 DRO |
|
Страна изготовитель |
Китай |
|
Гарантия производителя |
12 мес. |
|
Конус шпинделя |
ISO50 |
|
Размер стола |
1400 × 400 мм |
|
Максимальная нагрузка на стол |
800 кг |
|
Перемещение по осям X / Y |
1000 / 800 × 400 мм |
|
Ход пиноли шпинделя |
105 мм |
|
Т-образные пазы (количество × ширина × расстояние) |
3 × 18 × 100 мм |
|
Расстояние между осью шпинделя и колонной |
520 мм |
|
Расстояние шпиндель–стол |
150–650 мм |
|
Диапазон оборотов шпинделя |
18–1800 об/мин (бесступенчатый вариатор) |
|
Поворот головки |
±30° |
|
Подачи по X, Y (9 ступеней) |
18–627 мм/мин |
|
Подача по Z |
18–627 мм/мин |
|
Ускоренные подачи |
1670 мм/мин |
|
Мощность основного привода |
7,5 кВт |
|
Мощность привода оси Z |
0,75 кВт |
|
Мощность привода подачи |
0,75 кВт |
|
Мощность привода СОЖ |
0,04 кВт |
|
Габаритные размеры (Д × Ш × В) |
2290 × 2040 × 2120 мм |
|
Масса |
3860 кг |
*Производитель оборудования и станков STALEX оставляет за собой право вносить изменения в конструкцию, комплектацию, внешний вид и другие характеристики товара, не ухудшающие его качество, без предварительного уведомления потребителя
